前 言
建材行業(yè)是中國重要的材料工業(yè)。建材產(chǎn)品包括建筑材料及制品、非金屬礦及制品、無機(jī)非金屬新材料三大門類，廣泛應(yīng)用于建筑、軍工、環(huán)保、高新技術(shù)產(chǎn)業(yè)和人民生活等領(lǐng)域。目前，中國已經(jīng)是世界上最大的建筑材料生產(chǎn)國和消費(fèi)國。主要建材產(chǎn)品水泥、平板玻璃、建筑衛(wèi)生材料、石材和墻體材料等產(chǎn)量多年居世界第一位。同時(shí)，建材產(chǎn)品質(zhì)量不斷提高，能源和原材料消耗逐年下降，各種新型建材不斷涌現(xiàn)，建材產(chǎn)品不斷升級換代。在科學(xué)技術(shù)飛速發(fā)展、各項(xiàng)事業(yè)蒸蒸日上的當(dāng)今社會(huì)，隨著文化和物質(zhì)生活水平的不管提高，人們更加注重綠色健康的消費(fèi)理念，對環(huán)境更加重視，而且更加崇尚綠色環(huán)保，因此對建材產(chǎn)品的檢測需求越來越大，也越來越嚴(yán)格，這一切都離不開各種檢測儀器天瑞儀器公司生產(chǎn)的各種精密分析儀器，可以滿足建材行業(yè)的質(zhì)量控制需求，縮短分析時(shí)間，而且分析結(jié)果準(zhǔn)確可靠，大大加快了我國建材行業(yè)的發(fā)展。
一、原子吸收建材行業(yè)解決方案
方法介紹：本方法介紹了原子吸收法測定建材中金屬元素的具體測試方法，該方法主要針對建材中金屬元素的測定，具有可操作性和很好地應(yīng)用價(jià)值。
1、儀器
2、樣品處理
建材行業(yè)的種類有很多，不同的樣品前處理方法也不同，其中方法包括酸溶、堿熔等。
3、標(biāo)準(zhǔn)配制
用1000ug/ml 的單元素標(biāo)準(zhǔn)貯存溶液逐級配制成所需濃度的工作溶液。
4、實(shí)際樣品舉例
建材中銅量的測定
樣品處理：稱取0.5000g試樣置于100mL燒杯中，加5mL鹽酸、2～3mL硝酸，置于電熱板上加熱溶解，加入5ml高氯酸，加熱至冒煙，取下冷卻，加入20mL水，加熱溶解鹽類。冷卻，移入100mL容量瓶中，用水稀釋至刻度，混勻。試液中如有碳化物、硅酸等沉淀物析出，須干過濾。

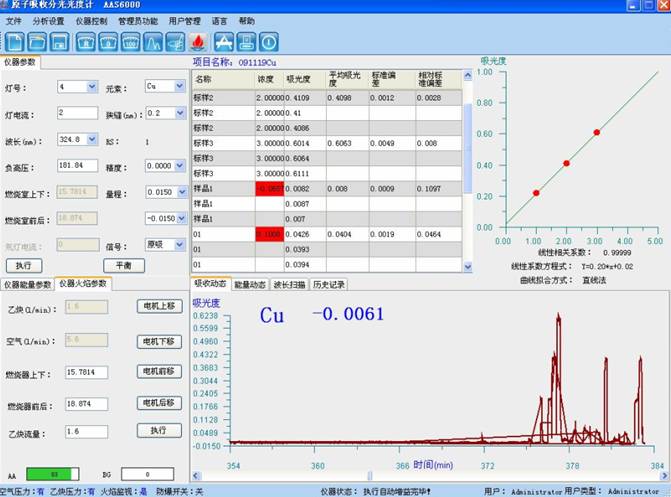

標(biāo)準(zhǔn)曲線的繪制：準(zhǔn)確移取0mL，0.10mL，0.20mL，0.30mL，0.40mL，0.50mL銅標(biāo)準(zhǔn)溶液置于一組容量瓶中，分別加入2mL硝酸，用去離子水定容，在與測量試液相同條件下，測量系列標(biāo)準(zhǔn)溶液的吸光度，減去零濃度溶液的吸光度，以銅的濃度為橫坐標(biāo)，吸光度為縱坐標(biāo)繪制工作曲線。
樣品測試：于原子吸收光譜儀波長324.8nm處，使用空氣-乙炔火焰，以水調(diào)零，測量試液的吸光度，減去隨同試料的空白試驗(yàn)溶液的吸光度，從工作曲線上查出相應(yīng)的銅濃度。
二、天瑞儀器ICP-AES法測定建材中金屬元素解決方案
方法介紹：本方法介紹了ICP－AES法測定建材材料中金屬元素的具體測試方法，該方法主要針對合金中金屬元素含量的測定，具有可操作性和很好地應(yīng)用價(jià)值。
1. 儀器
ICP－2000型單道掃描式ICP原子發(fā)射光譜儀(天瑞儀器)
2. 樣品提取
由客戶提供具有代表性的樣品。
3. 樣品配制
根據(jù)試樣中雜含量高低將樣品配制成適當(dāng)濃度,酸度控制在 5％左右即可。
4. 樣品處理
建材材料（玻璃、水泥等）有很多，不同的樣品前處理方法也不同，一般前處理所用的試劑有鹽酸、氫氟酸、硝酸、高氯酸、雙氧水等。
前處理：稱取0.15g左右樣品于玻璃燒杯或是聚四氟乙烯燒杯中，先用稀鹽酸處理，待反應(yīng)完全，氣泡減慢后，加（1+1）硝酸繼續(xù)消解，至反應(yīng)完全（如果建材中硅含量較高，就要適當(dāng)加氫氟酸處理，蒸發(fā)以除去硅），消解后定容至100mL容量瓶中,上機(jī)測試。特別是水泥，一般要用王水消解.
5. 標(biāo)準(zhǔn)配制：
用1000ug/ml 的單標(biāo)準(zhǔn)貯存溶液逐級配制成 100ug/ml溶液，再逐級配制成混合標(biāo)準(zhǔn)溶液10μg/ml、1μg/ml酸度為10%(V/V)。

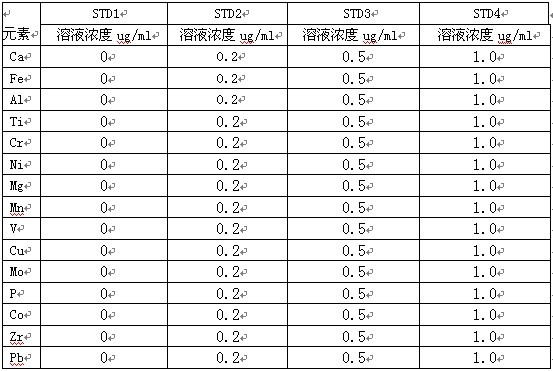

6. ICP-AES工作曲線標(biāo)準(zhǔn)溶液的配制
7. 分析線的選擇

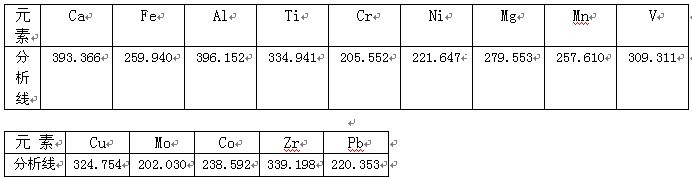

根據(jù)ICP軟件譜線庫提供所有元素不同譜線，首先選擇被測元素靈敏度高的譜線，其次考慮不受樣品基體及被測元素相互之間干擾小的譜線的原則，選擇分析線如下。

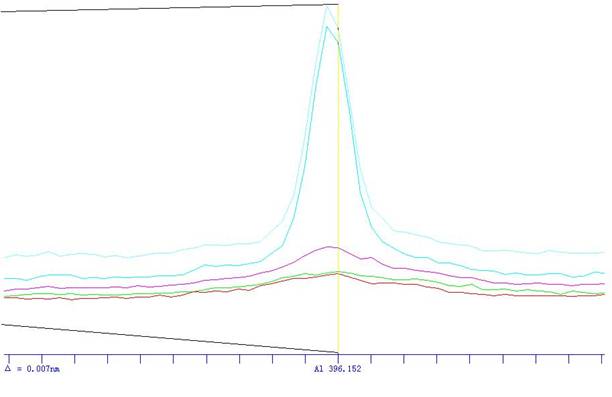

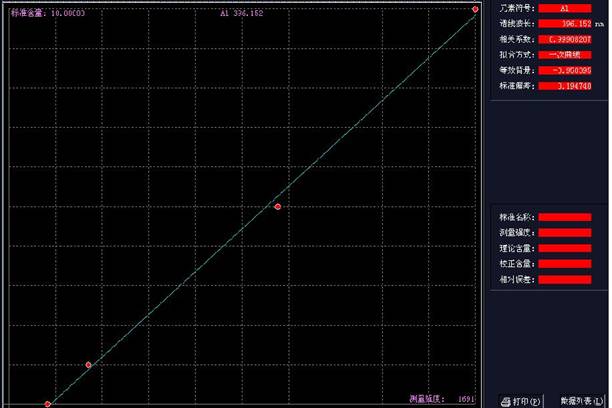

8． 結(jié)果數(shù)據(jù)
方法通過選擇最佳工作條件，建立了ICP－2000型ICP－AES法測定建材中金屬元素測定方法, 得出實(shí)驗(yàn)數(shù)據(jù)。實(shí)驗(yàn)證明該儀器大部分技術(shù)指標(biāo)達(dá)到和接近了囯外同類產(chǎn)品技術(shù)指標(biāo), 由于儀器操作軟件使用中文系統(tǒng), 是國人使用更方便,整個(gè)分析過程快速、簡便、結(jié)果準(zhǔn)確、有很好的高信價(jià)比等優(yōu)點(diǎn), 所以該儀器也普及到各個(gè)分析領(lǐng)城.
三、AFS200T在建材行業(yè)應(yīng)用的解決方案
方法介紹：本方法介紹了原子熒光法測定建材行業(yè)中金屬元素的具體測試方法，該方法主要針對建材中金屬元素含量的測定，具有可操作性和很好地應(yīng)用價(jià)值
1、儀器：
2、樣品處理及元素檢測
2.1As的測定

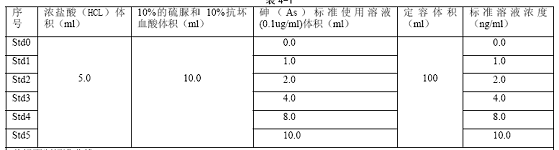

2.1.1 As的標(biāo)液配置。
使用砷(As)標(biāo)準(zhǔn)使用溶液(0.1ug/ml)，優(yōu)級純鹽酸（HCL） ，分析純硫脲和抗壞血酸，去離子水（電阻率≥10M 歐姆）等試劑。
2.1.2載流液的配制
載液流通常選用與標(biāo)液基體相一致的等濃度酸溶液，用于推動(dòng)樣品至反應(yīng)系統(tǒng)參與反應(yīng)并清洗整個(gè)儀器管路。
5%HCL（體積分?jǐn)?shù)） ：準(zhǔn)確量取 50ml 濃鹽酸，用去離子水定容至 1000ml。
2.1.3還原劑的配制
0.5%氫氧化鉀（鈉） （K(Na)OH）與 2%硼氫化鉀（鈉） （K（Na）BH4）混合溶液。
配制方法如下：先準(zhǔn)確稱取 5g 氫氧化鉀（鈉）溶于去離子水中，請確定氫氧化鉀（鈉）完全溶解后，再準(zhǔn)確稱取 20g 硼氫化鉀（鈉）放入該溶液中，用去離子水定容到 1000ml，溶解后搖勻。建議用時(shí)現(xiàn)配，最好不要過夜保存，配制流程不可顛倒。
2.1.4砷As)的樣品處理
從樣品中稱量0.20g左右于玻璃燒杯中，加入8ml HCl,5mlHF, 8ml HNO3。加熱消解。冷卻后定容于100ml容量瓶中，加入5mlHCl，5%的硫尿和抗壞血酸溶液20ml。（同時(shí)做樣品空白）。
2.1.5儀器操作條件：
負(fù)高壓（V）:270；燈電流（mA）:40/40；氬氣流量（ml/M）:300/800
燈絲亮暗度:3 ；讀數(shù)時(shí)間:12s；延遲時(shí)間:2s；空白判別值:2
3、應(yīng)用實(shí)例
3.1.涂料中測汞
前處理：從樣品中稱量1.4034g于玻璃燒杯中，加入8ml HNO3和2mlHClO4加熱溶解（消解溫度350℃左右）。冷卻后定容于50ml容量瓶中，加入1ml HNO3，5%的重鉻酸鉀1ml。（同時(shí)做樣品空白）（還原劑加0.5%鐵氰化鉀）
標(biāo)準(zhǔn)溶液配置濃度：0.1ppb 0.5ppb 1ppb作曲線。

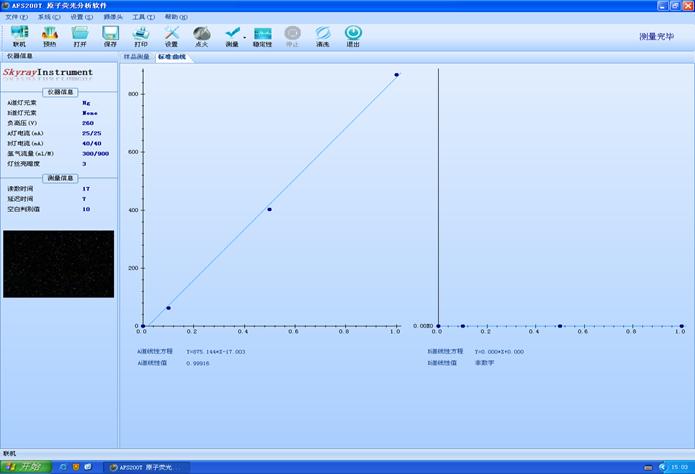

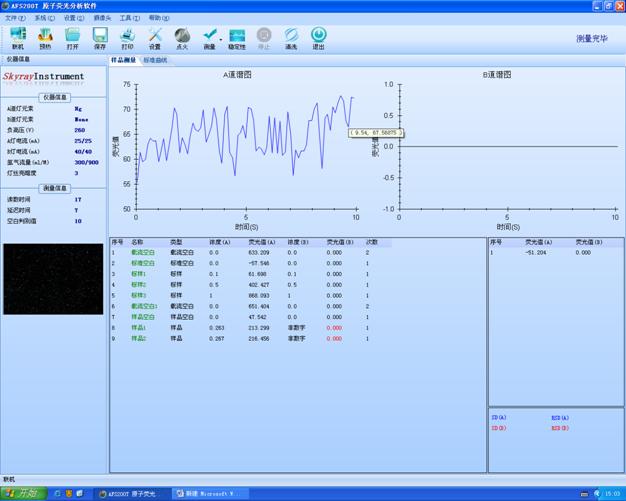

（A道線性方程：Y=875.144*X-17.003）；（A道線性值：0.99916）見圖1

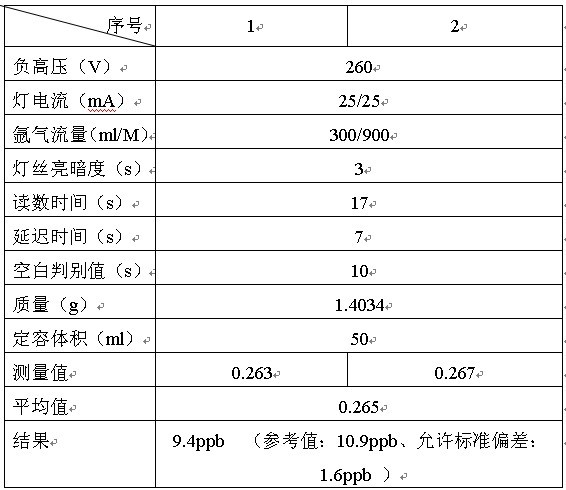

儀器操作條件：
圖1
