直讀光譜儀OES1000測定鋼鐵的元素含量
發布日期：2016/6/30 11:29:29 點擊次數：86114
鋼鐵的元素含量的測試是鋼鐵行業研發、生產控制、質量檢驗的傳統測試項目。經典的化學分析方法操作復雜、分析元素單一、分析過程時間長、消耗對環境潛在危害的化學試劑。鋼鐵冶煉爐前同步分析的快速分析需求，直接促使直讀光譜儀的發明。直讀光譜儀的發明和改進的幾十年來，完美的實現了現代鋼鐵工業對鋼鐵的元素含量分析速度快、元素種類豐富、成本低、環境友好等多方面需求，其他元素分析方法從未如此同時恰好滿足以上需求。目前，直讀光譜儀已是追求產品技術和質量水平的鋼鐵冶煉、加工、整機企業的必選設備。
OES1000簡介
直讀光譜儀OES1000廣泛應用于鋼鐵及有色金屬材料的元素含量分析, 快速、精確、穩定、可靠測試幾十種元素, 滿足工業研發、工藝控制、進料檢驗、產品分選多方面要求, 是生產優質金屬產品的必備工具。
樣品預處理方法簡單，測試過程少于40秒，不需專業、復雜的操作，不使用環境不友好的化學試劑，可同時測試鋼鐵及有色金屬幾乎所有關注元素，是鋼鐵及有色金屬行業的分析測試工作的高效率和低成本首選解決方案。
直讀光譜儀的快速分析加速了關聯流程，為鋼鐵及有色金屬行業創造了明顯的經濟效益和環保效益。
技術性能及指標
1.分光室設計
帕邢-龍格裝置，1米焦距
根據測試需求分為真空型（真空度≤3Pa）、空氣型兩種
恒溫控制（32℃±0.1℃）
特殊材質鑄造，保證光室形變小
2.最多安裝通道 32
3.凹面光柵
刻線密度2160gr/mm
曲率半徑998.8mm
逆線色散率0.47nm/mm
波長范圍170-463mm
4.狹縫寬度
入射狹縫20μm，
出射狹縫為整體狹縫，寬度為35-75μm
5.光電倍增管
10級側窗型，熔融石英或玻璃外殼；
6.分辨率
依光柵、出射狹縫和級次而不同
7.分析時間
依樣品種類而不同，一般少于40秒
8.激發光源
高壓火花放電，放電頻率100-900Hz，電極間距3-4mm
9.測光方式
采用光電倍增管檢測器測光，光電倍增管負高壓連續可調，傳統的分段積分法
10.控制系統
利用FPGA技術，控制整個儀器的工作狀態
工作條件
工作溫度：15-30℃
相對濕度：≤70%
電 源：220±5V，電流10A，單相50Hz，接地電阻＜1Ω
尺 寸：1680(長)×1020(寬)×1150(高)mm 寬度不含臺板
重 量：約500kg
技術優勢
專業的測試方案
長期測試技術服務的積淀，天瑞儀器為鋼鐵、有色金屬材料分析用戶提供成熟的測試方案。
測試方案采用針對材料元素含量分類的分析程序，滿足用戶各類常見測試需求。
分析程序由原廠采用國際、國家標準樣品校準，經專業儀器軟件擬合、校正。
用戶只需采用原廠配置少量標準化樣品即可完成日常維護，不需購買大量制作分析程序的標準樣品。
國際頂級供應商提供核心部件
光譜色散元件---全息凹面光柵由法國Jobin Yvon制造，保證優異的光譜分辨能力
光譜檢測器---光電倍增管由日本濱松制造，確保譜線檢測靈敏、低噪聲
可精確測量P、S、B等真空紫外譜線，器件壽命一般高于十年
真空光室系統核心部件---真空泵由美國Varian制造，保證光室清潔、無油狀態
頂級的光路焦距設計
光柵曲率半徑998.8mm為國內外頂級的光路配置，只有個別高技術追求的儀器廠商配置。優異的光譜分辨能力使元素譜線的分析測試游刃有余。
樣品臺預防電磁輻射和噪聲設計
激發電源設計緊湊，樣品臺安裝在密閉的鋼鐵護罩門中，并配以門開閉狀態確認開關，有效降低測試樣品時高強度的電火花產生的電磁輻射和噪聲
整體出射狹縫設計
高精度刻制整體狹縫帶保證各預制元素譜線狹縫的同時安裝，此設計實現了原廠生產快速調試和后期客戶處快速通道補充安裝。
測試示例
樣品取樣
鋼鐵樣品取樣可分為熔體取樣和成品取樣。熔體取樣需將鐵水注入模具中凝固成塊狀樣品。成品取樣需考慮尺寸、形狀來考慮是否需切割樣品。
參考標準《GB/T 20066-2006 鋼和鐵 化學成分測定用試樣的取樣和制樣方法》。

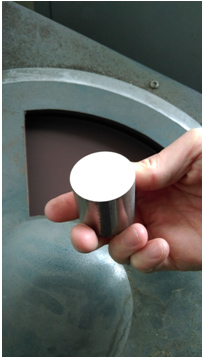

樣品預處理
使用光譜磨樣機打磨樣品的測試面，使樣品表面平整、光潔、劃痕一致。

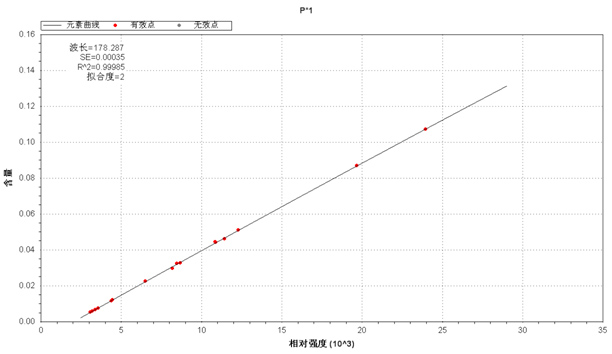

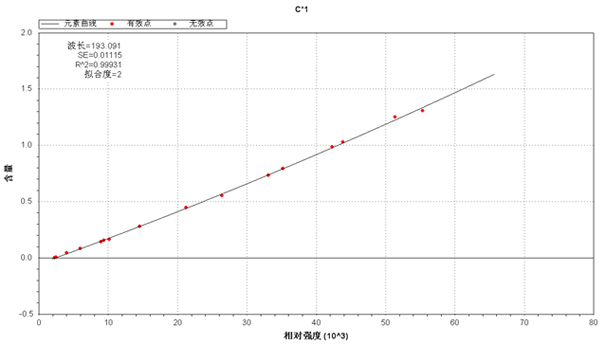

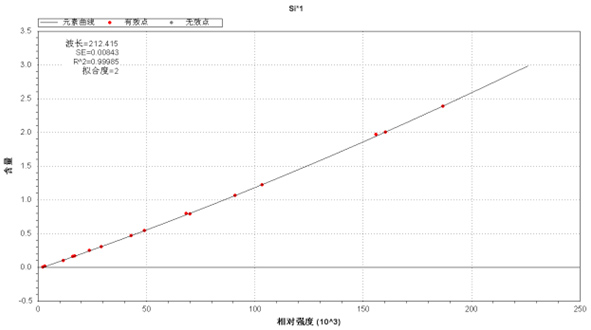

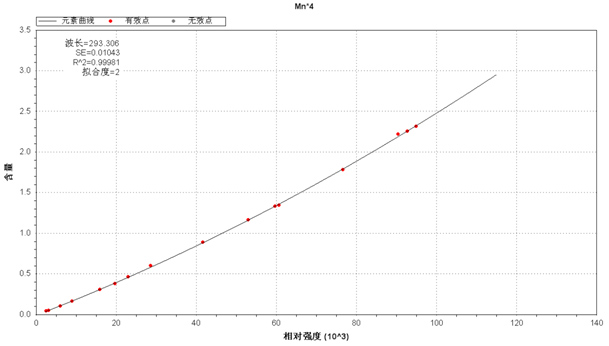

校準曲線——中低合金鋼
測試結果
中低合金鋼GBW1398
|
元素
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Ni
|
Mo
|
Cu
|
|
標準值
|
0.499
|
2.14
|
0.798
|
0.029
|
0.021
|
0.974
|
1.97
|
0.83
|
0.303
|
|
測量值
|
0.4870
|
2.1669
|
0.8122
|
0.0282
|
0.0191
|
0.9577
|
1.9456
|
0.8235
|
0.2922
|
|
元素
|
V
|
Ti
|
Al
|
Nb
|
W
|
B
|
Co
|
Zr
|
|
|
標準值
|
0.469
|
0.082
|
0.027
|
0.124
|
1.53
|
0.0047
|
0.2380
|
0.051
|
|
|
測量值
|
0.4762
|
0.0818
|
0.0295
|
0.1261
|
1.5075
|
0.0042
|
0.2316
|
0.0539
|
|
不銹鋼 YSB S 11378a-2008
|
元素
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Ni
|
Mo
|
Cu
|
|
標準值
|
0.066
|
0.76
|
1.16
|
0.03
|
0.0091
|
17.49
|
8.23
|
0.205
|
0.355
|
|
測量值
|
0.06609
|
0.78129
|
1.17993
|
0.02875
|
0.00840
|
17.58758
|
8.18539
|
0.19023
|
0.34522
|
|
元素
|
V
|
Ti
|
Al
|
Nb
|
W
|
Co
|
|
|
|
|
標準值
|
0.061
|
0.006
|
0.014
|
0.011
|
0.021
|
0.099
|
|
|
|
|
測量值
|
0.05983
|
0.00653
|
0.01721
|
0.01036
|
0.02855
|
0.09523
|
|
|
|
